Z45X暗杆弹性座封闸阀

暗杆弹性座封闸阀,利用闸阀整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效有节约安装空间。此暗杆弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

在线咨询
021-57626881

Z45X暗杆弹性座封闸阀 介绍

适用范围

当前暗杆弹性座封闸阀,水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要技术参数

  • 公称压力:1.0~2.5MPa

  • 公称通径:50~400mm

  • 工作温度:0~120℃

  • 适用介质:水、油、气等

  • 法兰标准:GB/T17241.6GB9113

  • 试验标准:GB13927API598

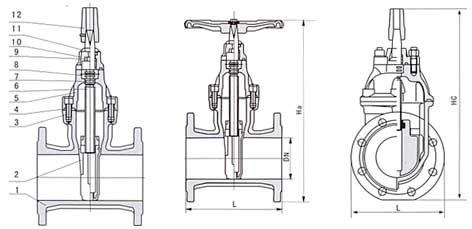

结构示意图


主要零部件材料

NO 零件名称 材质
1 阀体 灰铸铁、球墨铸铁、铸钢
2 闸板 球墨铁铁外覆三元乙丙或丁腈橡胶
3 内六角螺栓 碳化处理
4 密封圈 丁腈橡胶、三元乙丙
5 阀盖 灰铸铁、球墨铸铁、铸钢
6 阀杆 不锈钢
7 “O”形密封圈 丁睛橡胶、三元乙丙
8 止推轴承 锡青钢
9 螺栓 不锈钢
10 压盖 球墨铸铁、铸钢
11 防尘罩 丁腈橡胶
12 手轮(传动帽) 铸铁

主要连接外型尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
Hmin(全关) 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
Hmax(全开) 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
