LT942X型活塞式流量调节阀

LT942X型活塞式流量调节阀是本公司技术人员在借鉴德国、日本先进经验,总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。

在线咨询
021-57626881

LT942X型活塞式流量调节阀 介绍

LT942X型活塞式流量调节阀是本公司技术人员在借鉴德国、日本先进经验,总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。LT942X型活塞式流量调节阀已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。

适用范围

当前水力控制阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。

特点

  1. 该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。

  2. 该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。

  3. 该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。

  4. 该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。

  5. 全关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。

  6. 如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。

  7. 可以卧式安装,也可以立式安装。

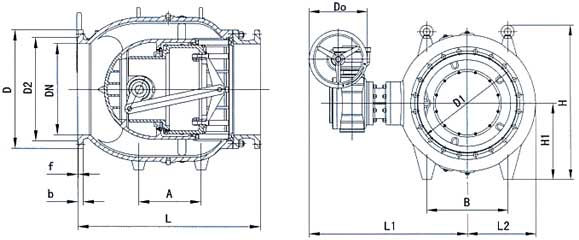

结构示意图


主要零部件材料

材料 零件名称
HT200、HT250、QT450-10 阀体、端盖、连杆架、法兰管、曲柄
2Cr13、1Cr18Ni9Ti 阀杆、销轴、活塞
1Cr18Ni9Ti 阀体密封圈
NBR 活塞密封圈
QT450-10 连杆
ZCuA10Fe3、ZCuzN38Mn2Pb2 轴承
NBR 填料

主要连接外型尺寸

PN DN L L1 L2 H H1 D0 A B
  400 800 715 308 980 335 250 345 390
  450 900 749 347 1100 400 250 410 440
  500 1000 792 383 1180 450 300 460 500
  600 1200 847 458 1250 500 300 510 600
  700 1400 920 528 1390 600 300 580 700
  800 1600 980 599 1530 700 360 680 800
  900 1800 1030 674 1650 800 360 780 900
  1000 2000 1105 744 1800 900 400 860 1000
  1200 2400 1375 852 2010 1000 400 950 1130
  1400 2800 1380 1031 2230 1250 400 1250 1380
  1600 3200 1490 1183 2480 1450 400 1500 1600
  1800 3600 1780 1325 2720 1650 400 1750 1750
  2000 4000 1910 1476 2930 1850 400 2000 1950

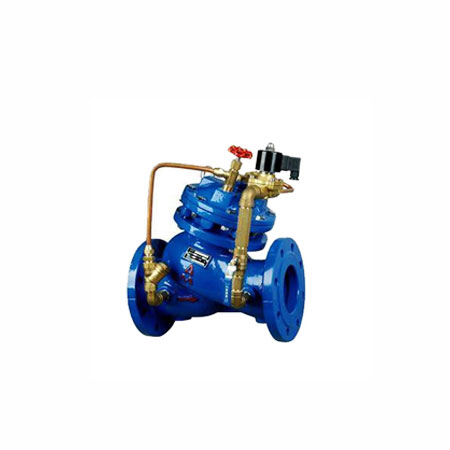

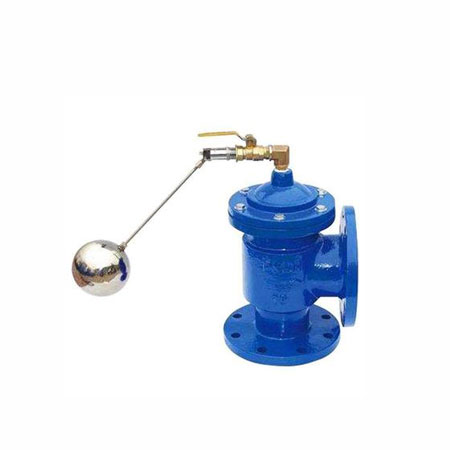

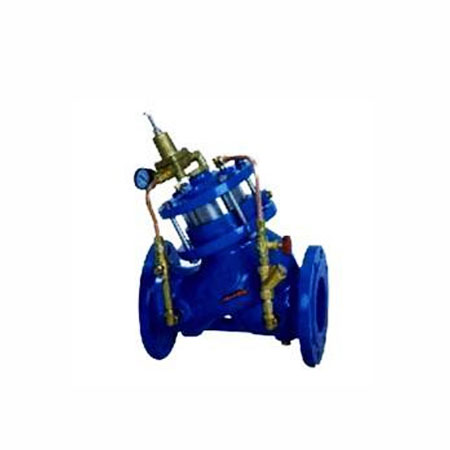

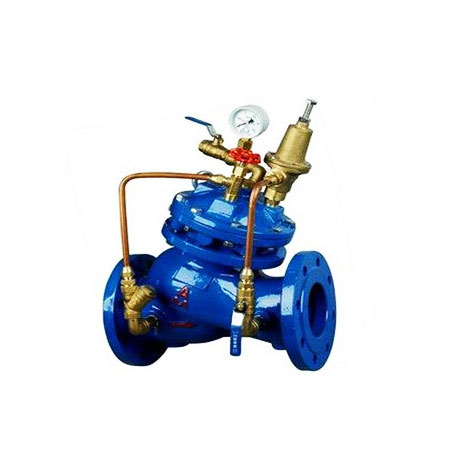

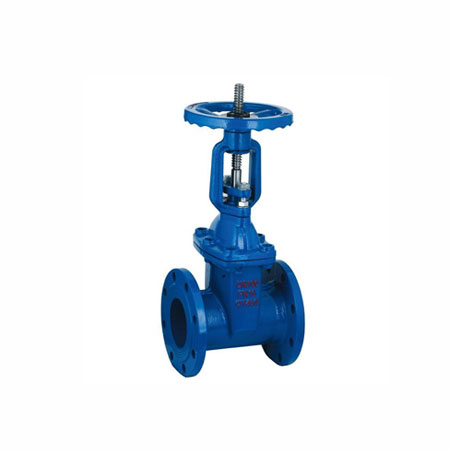

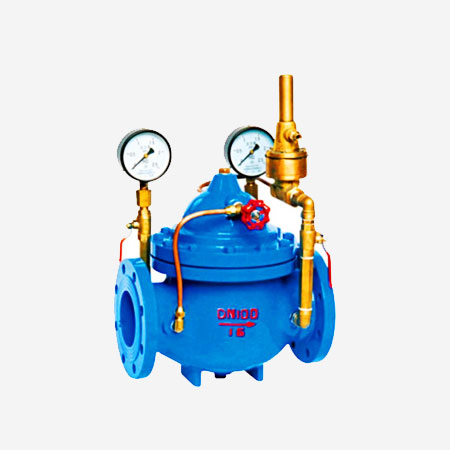

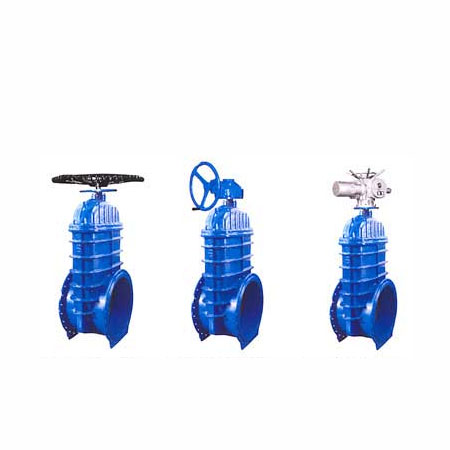

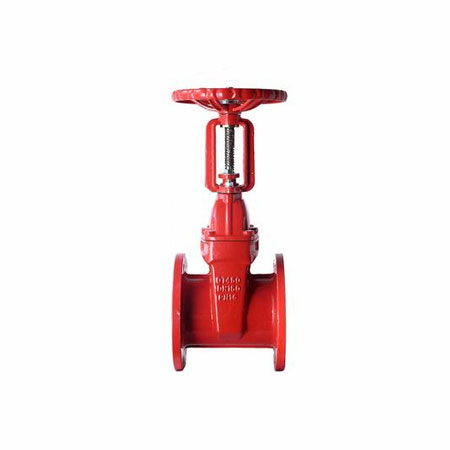

相关阀门产品
