ZD系列自动再循环阀

现代工业设备工艺过程中,要求离心泵基本上都是在变流量的状态下工作,这就需要在工艺过程中有设置自动控制设备。然而咋离心泵在低于负荷运行时会出现过热、严重噪声、不稳定和气蚀而引起泵的损坏。这是需要一种自动再循环设备,在泵低于负荷运行时,通过旁路实现泵最小流量回流循环。

在线咨询
021-57626881

ZD系列自动再循环阀 介绍

现代工业设备工艺过程中,要求离心泵基本上都是在变流量的状态下工作,这就需要在工艺过程中有设置自动控制设备。然而咋离心泵在低于负荷运行时会出现过热、严重噪声、不稳定和气蚀而引起泵的损坏。这是需要一种自动再循环设备,在泵低于负荷运行时,通过旁路实现泵最小流量回流循环。
 上海大田阀门管道工程有限公司通过多年的研发,不断创新与实践,开发出ZD系列自动再循环泵保护阀。用于防止各种离心泵在低于负荷运行时由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值,阀的旁路回流口就会自动的打开,以此来保证液泵所必须的最小流量。

广泛应用

化学工业、造纸业、传统电厂、钢厂、石化工业、装船/海运、环保工业、消防系统

三种保护方式:

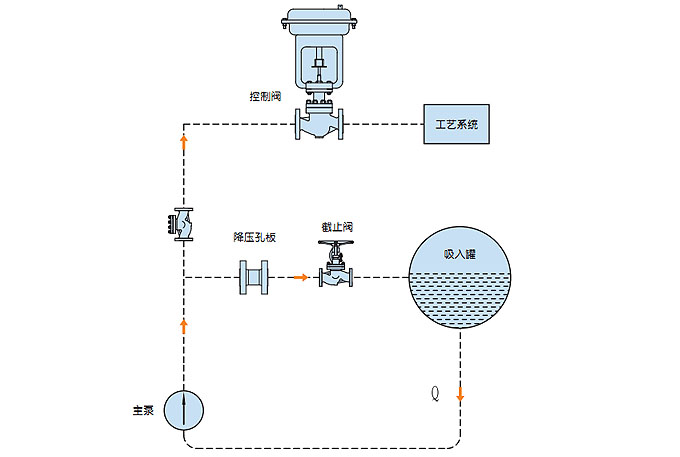

连续循环系统

连续循环系统泵的最小需求流量与系统的工艺流量变化无关。最小流量设定好后经过减压孔板直接回流至储罐,连续的最小流量循环虽然可以很好的保护泵,但是必须泵提供更大输出功率以保证系统工艺流量加上再循环流量,造成额外的能源浪费。

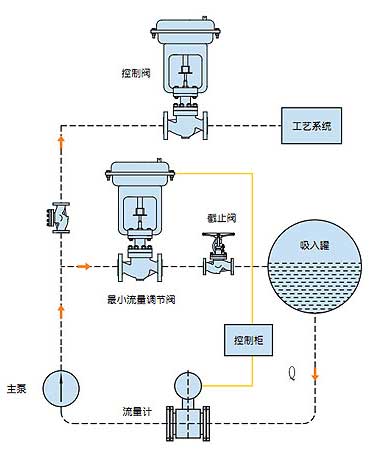

控制循环系统

控制循环系统由止回阀、流量计、最小流量调节阀、控制系统组成。控制循环系统能够提供最小流量保护,当工艺流量大于泵的最小流量时,回路关闭没有额外的能量损失。但系统复杂,控制元件多,购买、安装、维护费用成本比较高。

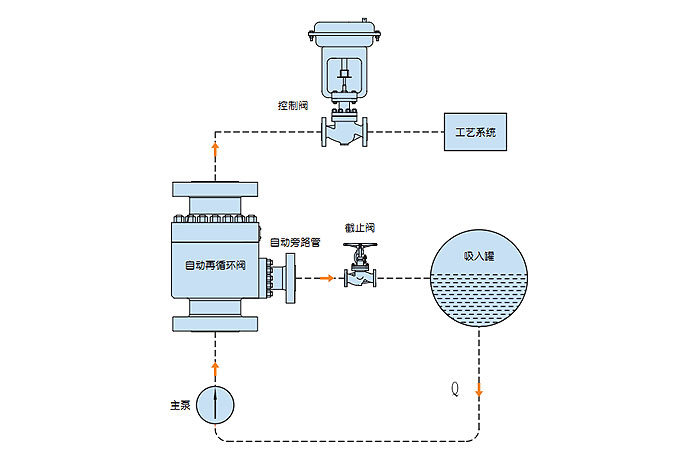

自动再循环阀系统

自动再循环阀集止回阀、流量感知、旁路控制阀、多级降压功能于一体,不需要动力源和控制系统,不需要电气接线,本质安全。占用空间小,将高速流体造成故障的可能性减至最小。安装维护费用低。是现代工业过程中优先考虑的泵的保护方式。

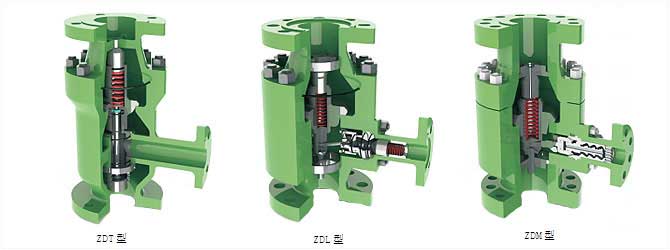

 01.jpg  ZD系列自动再循环泵保护阀

ZDT型:

结构简单、低成本、长寿命、适用于低压工况;铸造阀体,可选用碳钢或不锈钢材质等;旁路流量大,最大至主流量60%,KV值可调整;旁路最大工作压差至4MPa;压力等级PN16-PN64 口径DN25-DN400

ZDL型:

多孔笼式旁路、低噪音,适用于中低压工况;锻造阀体,可选用碳钢或不锈钢材质等;标准型旁路带止回功能,最大工作压差至6MPa;带有文丘里流道的主路止回结构,适应复杂工况;压力等级PN16-PN100 口径DN25-DN500;可选择增加手动旁路操作功能,以备故障时使用

ZDM型:

防气蚀多级减压旁路,降低流速,适用于高压工况;锻造阀体,可选用碳钢或不锈钢材质等;标准型旁路带止回功能,最大工作压差至30MPa;压力等级PN16-PN420,口径DN25-DN500;可选择增加手动旁路操作功能,以备故障时使用
