国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
特点
产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

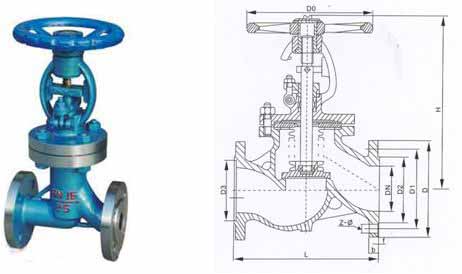

主要外型尺寸及连接尺寸
DN | L | D | D1 | D2 | b | f | Do | H | N-ΦZ |
---|---|---|---|---|---|---|---|---|---|
1.6(PN16) | |||||||||
15 | 130 | 95 | 65 | 46 | 14 | 2 | 100 | 236 | 4-14 |
20 | 150 | 105 | 75 | 56 | 16 | 2 | 100 | 242 | 4-14 |
25 | 160 | 115 | 85 | 65 | 16 | 3 | 125 | 286 | 4-14 |
32 | 180 | 140 | 100 | 76 | 18 | 3 | 125 | 295 | 4-18 |
40 | 200 | 150 | 110 | 84 | 18 | 3 | 150 | 330 | 4-18 |
50 | 230 | 165 | 125 | 99 | 20 | 3 | 150 | 350 | 4-48 |
65 | 290 | 185 | 145 | 118 | 20 | 3 | 200 | 400 | 4-18 |
80 | 310 | 200 | 160 | 132 | 20 | 3 | 200 | 430 | 8-18 |
100 | 350 | 220 | 180 | 156 | 22 | 3 | 250 | 465 | 8-18 |
125 | 400 | 250 | 210 | 184 | 22 | 3 | 250 | 505 | 8-18 |
150 | 480 | 285 | 240 | 211 | 24 | 3 | 300 | 613 | 8-22 |
200 | 600 | 340 | 295 | 266 | 24 | 3 | 420 | 714 | 12-22 |
250 | 730 | 405 | 355 | 319 | 26 | 3 | 500 | 810 | 12-26 |
300 | 850 | 460 | 410 | 370 | 28 | 4 | 670 | 910 | 12-26 |
国标波纹管截止阀
主要外型尺寸及连接尺寸
DN | L | D | D1 | D2 | D3 | b | f | F1 | Do | H | N-ΦZ |
---|---|---|---|---|---|---|---|---|---|---|---|
2.5(25) | |||||||||||
15 | 130 | 95 | 65 | 46 | / | 14 | 2 | / | 100 | 236 | 4-14 |
20 | 150 | 105 | 75 | 56 | / | 16 | 2 | / | 100 | 242 | 4-14 |
25 | 160 | 115 | 85 | 65 | / | 16 | 3 | / | 125 | 286 | 4-14 |
32 | 180 | 140 | 100 | 76 | / | 18 | 3 | / | 125 | 295 | 4-18 |
40 | 200 | 150 | 110 | 84 | / | 18 | 3 | / | 150 | 330 | 4-18 |
50 | 230 | 165 | 125 | 99 | / | 210 | 3 | / | 150 | 350 | 4-18 |
65 | 290 | 185 | 145 | 118 | / | 22 | 3 | / | 200 | 400 | 8-18 |
80 | 310 | 200 | 160 | 132 | / | 24 | 3 | / | 200 | 430 | 8-18 |
100 | 350 | 235 | 190 | 156 | / | 24 | 3 | / | 250 | 465 | 8-22 |
125 | 400 | 270 | 200 | 184 | / | 26 | 3 | / | 250 | 505 | 8-26 |
150 | 480 | 300 | 250 | 211 | / | 28 | 3 | / | 300 | 613 | 8-26 |
200 | 600 | 360 | 310 | 274 | / | 30 | 3 | / | 420 | 714 | 12-26 |
250 | 730 | 425 | 370 | 330 | / | 32 | 3 | / | 500 | 810 | 12-30 |
300 | 850 | 485 | 430 | 389 | / | 34 | 4 | / | 670 | 910 | 12-30 |
4.0(40) | |||||||||||
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 100 | 236 | 4-14 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 100 | 242 | 4-14 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 125 | 286 | 4-14 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 3 | 4 | 125 | 295 | 4-18 |
40 | 200 | 140 | 110 | 85 | 78 | 18 | 3 | 4 | 150 | 330 | 4-18 |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 150 | 350 | 4-18 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 200 | 400 | 8-18 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 200 | 430 | 8-18 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 250 | 465 | 8-23 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 250 | 505 | 8-25 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 300 | 613 | 8-25 |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 420 | 714 | 12-30 |
250 | 730 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 500 | 810 | 12-34 |
300 | 850 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 670 | 910 | 16-34 |
波纹管截止阀基本概述
波纹管截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。波纹管阀门,一是因为它的结构简单,二是其价格便宜,这使得它到目前为止还几乎没有“竞争对手”。唯一可以与隔膜阀竞争的是所谓的波纹管发明呢,即通常所说的波纹管阀。
波纹管截止阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。这种波纹管阀门由于其价格太高,尽管有着比隔膜阀更好的技术上的优势,但是仍很难与隔膜阀进行抗衡,如本文所介绍的那样。 本类阀门在管道中一般应当水平安装。
波纹管截止阀使用优点
双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免;
外泄漏,并符合国际密封标准;
没有流体损失,降低能源损失,提高工厂设备安全;
使用寿命长,减少维修次数,降低经营成本;
坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
